Introducción

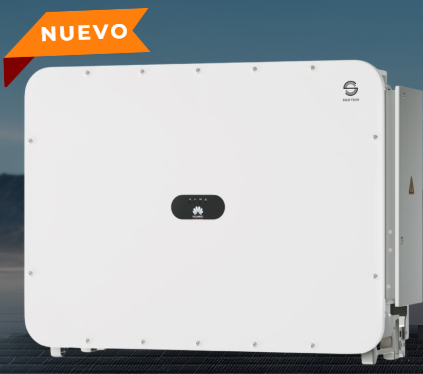

En este documento analizaremos el inversor Huawei SUN2000-506KTL, la nueva generación de inversores string de Huawei para proyectos fotovoltaicos de gran escala.

Más que centrarnos únicamente en sus 506 kW, analizaremos qué cambia con esta nueva generación y qué beneficios podemos obtener durante toda la vida del proyecto

Estamos hablando de un inversor de aproximadamente 130 kg, capaz de operar entre -25 °C y 60 °C y a alturas de hasta 5.000 metros sobre el nivel del mar. Cuenta además con protección IP66 y anticorrosión C5 Medium, lo que permite su utilización en condiciones ambientales exigentes.

Eficiencia y arquitectura de 1.600 V

El SUN2000-506KTL-H1 alcanza una eficiencia máxima del 99%.

Su arquitectura permite trabajar con una tensión DC de hasta 1.600 V y una salida AC de 1.000 V. La mayor tensión DC permite trabajar con strings más largos y optimizar el diseño eléctrico de la planta.

La cantidad definitiva de módulos por string siempre debe verificarse de acuerdo con el módulo seleccionado y las temperaturas mínimas y máximas de diseño del proyecto.

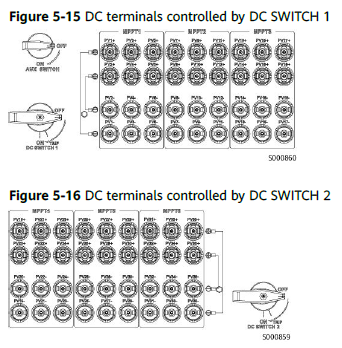

El inversor cuenta con 6 MPPT y 6 entradas por MPPT, permitiendo conectar hasta 36 strings por inversor.

Este punto es especialmente importante porque, aunque aumentamos considerablemente la potencia del equipo, seguimos manteniendo una arquitectura string, lo que le permite tener una mayor granularidad y disponibilidad de energía real. Podemos tener mayor visibilidad sobre lo que ocurre en el campo fotovoltaico e identificar con mayor precisión strings con bajo rendimiento, anomalías eléctricas o potenciales puntos calientes.

Refrigeración híbrida: una de las principales innovaciones

Una de las innovaciones más interesantes del SUN2000-506KTL es su Smart Hybrid Cooling System.

Huawei combina refrigeración mediante cambio de fase vapor-líquido con un diseño inteligente de flujo de aire.

Esta tecnología mejora la eficiencia de disipación térmica aproximadamente en un 30%. Esto es especialmente relevante porque la temperatura afecta directamente la vida útil y confiabilidad de los componentes electrónicos.

La idea es sencilla: más potencia no debería significar necesariamente mayor estrés térmico. Huawei aumenta la densidad de potencia, pero al mismo tiempo incorpora una nueva estrategia para gestionar eficientemente la temperatura.

Otro punto muy interesante para los equipos de O&M son los ventiladores inteligentes.

Los ventiladores pueden operar modificando su sentido de rotación para ayudar a evacuar el polvo acumulado.

El sistema incorpora funciones inteligentes para:

• Remoción de polvo.
• Prevención de congelamiento.
• Deshumidificación activa.
• Gestión inteligente de los ventiladores.

La deshumidificación automática ayuda además a prevenir problemas de corrosión asociados a la condensación.

Por lo tanto, el sistema de refrigeración no solamente busca controlar temperatura: también ayuda a gestionar polvo, humedad y condiciones de frío extremo.

Seguridad

Aquí tenemos otra evolución importante del SUN2000-506KTL.

Huawei incorpora la evolución de su tecnología SSLD, orientada a identificar y aislar fallas para evitar que un problema localizado pueda propagarse. Ante determinadas fallas internas, el sistema puede realizar un bloqueo y desconexión automática del circuito afectado.

Además, el diseño de conectores integrados en placa reduce la cantidad de cableado DC interno.

Esto tiene una lógica muy sencilla: menos conexiones internas significan menos potenciales puntos de falla.

Huawei complementa esto con procesos de producción automatizados para aumentar la consistencia y confiabilidad del equipo. El sistema también puede generar alarmas cuando detecta temperaturas anormales en conectores DC o AC.

Uno de los costos ocultos de O&M no es solamente reparar una falla. Muchas veces el mayor problema es encontrarla.

Con las capacidades de diagnóstico del SUN2000-506KTL, frente a determinadas fallas el equipo de mantenimiento puede reducir significativamente el universo que necesita revisar. En lugar de inspeccionar una gran cantidad de circuitos, la localización puede acotarse a aproximadamente 6 strings fotovoltaicos y menos de 10 cables, dependiendo del tipo de falla. Esto aumenta significativamente la precisión de localización.

Huawei estima además una reducción aproximada de 15 minutos por intervención en determinados procesos de troubleshooting. Puede parecer poco cuando hablamos de un solo evento, pero cuando multiplicamos esos minutos por cientos de inversores, múltiples intervenciones y 20 años de operación, empezamos a hablar de un impacto relevante en los costos de O&M.

El inversor puede identificar diferentes condiciones anormales en el lado DC, incluyendo:

• Conectores sueltos.
• Sobretemperatura.
• Polaridad inversa.
• Backfeed.
• Cortocircuitos internos.

Ante determinadas condiciones, los circuitos afectados pueden ser desconectados en milisegundos.

La filosofía detrás de esta tecnología es importante: detectar, localizar y aislar una anomalía antes de que pueda convertirse en una falla de mayor impacto.

Grid Forming: el inversor pasa a ser un activo de red

Ahora llegamos probablemente a una de las características más relevantes de esta generación: Grid Forming.

El SUN2000-506KTL incorpora capacidades de Grid Forming, permitiendo contribuir activamente a la formación y estabilidad de la red, con una respuesta del orden de 10 milisegundos.

Tradicionalmente pensamos en un inversor fotovoltaico como un equipo que necesita seguir una referencia de tensión y frecuencia existente.

Con Grid Forming, esa lógica cambia. El inversor puede participar activamente en establecer y mantener referencias eléctricas de la red y un punto especialmente interesante es que podemos disponer de esta capacidad desde el lado fotovoltaico sin depender necesariamente de un BESS para incorporar funcionalidad Grid Forming.

Centros de transformación: ecosistema Huawei

Hasta ahora hemos hablado principalmente del inversor, pero Huawei también permite llevar esta arquitectura a una solución integrada de transformación.

Podemos trabajar con centros de transformación en configuraciones de aproximadamente 3 MW, 7 MW y 11 MW, permitiendo adaptar la solución a diferentes tamaños y diseños de planta.

Un elemento importante de esta nueva arquitectura es la integración de la SACU dentro de la solución.

Esto permite avanzar hacia una solución más integrada, simplificando la arquitectura y centralizando funciones de comunicación, control y gestión del centro de transformación.

En los centros de transformación también encontramos una filosofía orientada a reducir mantenimiento y aumentar disponibilidad. La solución utiliza paneles de aleación de aluminio para separar el aire interno del aire externo.

¿Por qué es importante?

Porque permite reducir el ingreso al gabinete de agentes externos como:

• Polvo.
• Contaminación.
• Humedad.
• Otros elementos potencialmente corrosivos.

De esta manera protegemos los componentes internos y buscamos aumentar su disponibilidad durante la vida útil del proyecto.

Diseño sin filtros: menos mantenimiento

Otro punto especialmente relevante para O&M es el diseño sin filtros. Al eliminar filtros que necesitan limpieza o sustitución periódica, reducimos una actividad recurrente de mantenimiento.

Huawei estima que la inspección anual puede realizarse en aproximadamente 15 minutos.

En una planta pequeña puede parecer una diferencia menor, pero pensemos nuevamente en escala Utility, si tenemos decenas de centros de transformación distribuidos a lo largo de una planta, cualquier reducción en mantenimiento preventivo significa menos horas hombre, menos desplazamientos y menor exposición del personal en terreno.

Fin.
