SmartGuard trifásico (T0), encendido y puesta en marcha,

En este articulo, revisaremos de manera breve el paso a paso de la puesta en marcha con un SmartGuard trifásico.

1. Encendido en modo con conexión a la red eléctrica.

Luego de verificar que todo el sistema este conectado correctamente, y haber instalado la tapa interna de protección (contra tapa) proceda a realizar lo siguiente:

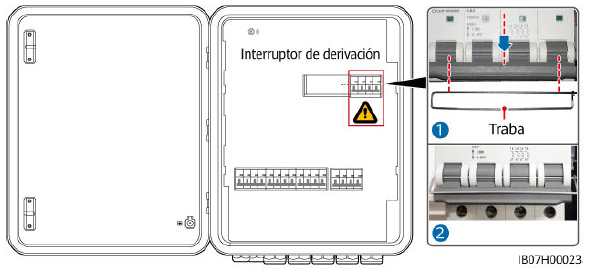

1.1 Quite la traba del interruptor de derivación y encienda dicho interruptor.

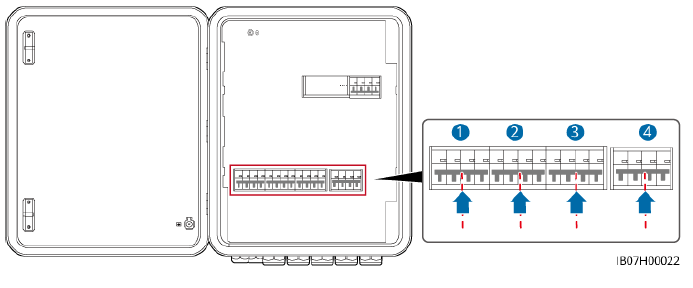

1.2 Encienda los cuatro interruptores que se muestran en la siguiente figura (donde se utiliza la

conexión a los tres inversores MAP0 paralelos como ejemplo).

Antes de subir el interruptor de las cargas, recuerde haber cumplido con todas las indicaciones de diseño de este manual, haber verificado la resistencia de puesta a tierra correspondiente, haber verificado VOC y estado general de los consumos.

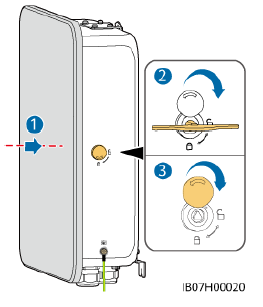

1.3  Cierre la puerta del compartimento de mantenimiento y bloquee el SmartGuard.

Durante el encendido y la puesta en servicio, ignore la alarma que indica que el interruptor

de derivación está encendido.

1.4 Encendido de Inversor y Baterías (ESS)

Paso 1:  Utilice un multímetro para comprobar que el voltaje de CA de la caja de distribución de

potencia se encuentre dentro del rango permitido y que los cables estén conectados de forma

correcta.

Paso 2:  Encienda el disyuntor principal (del tablero FV).

Paso 3:  Encienda el interruptor del ESS (baterías)

    1. (Opcional) Extraiga el tornillo de fijación correspondiente al DC SWITCH del ESS.

    2. Ponga el DC SWITCH del ESS en la posición ON (encendido).

Paso 4:  Encienda el inversor.

    1. (Opcional) Encienda el interruptor de CC (de haberlo) que se encuentra entre los strings

FV y el inversor.

    2. (Opcional) Extraiga el tornillo de fijación del DC SWITCH del inversor.

    3. Ponga el DC SWITCH del inversor en la posición ON (encendido).

Paso 5:  Compruebe que el SmartGuard esté funcionando con conexión a la red eléctrica. Observe los

indicadores led del inversor, el ESS, el EMMA y el SmartGuard para comprobar el estado de

funcionamiento.

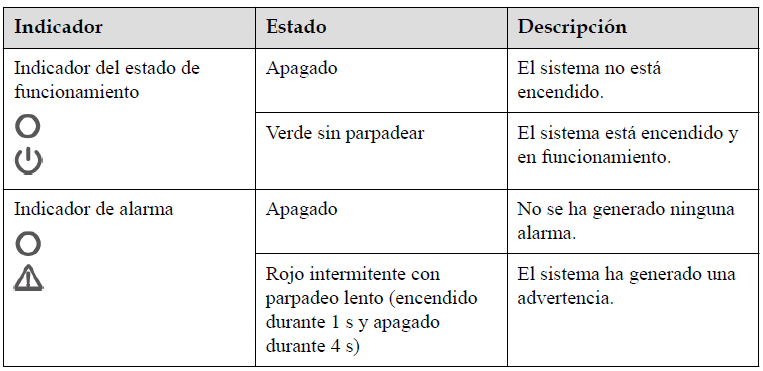

Indicadores LED del sistema (Smart Assistant y SmartGuard)

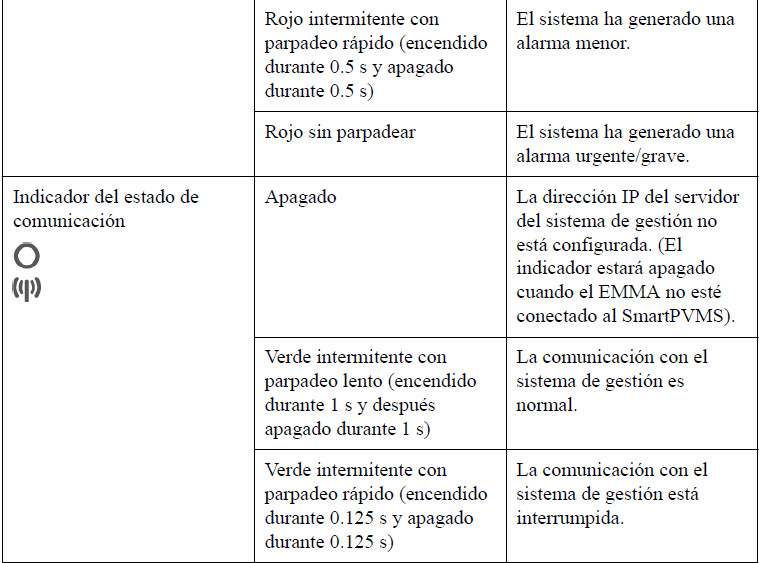

Indicadores LED de EMMA (Smart Assistant)

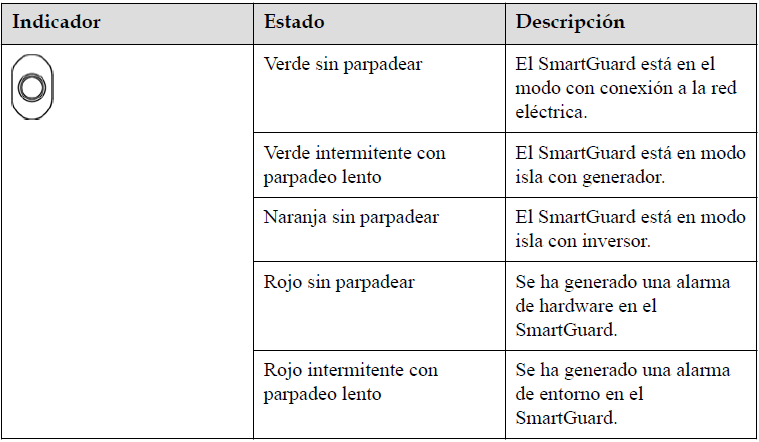

Indicadores LED de SmartGuard

1.5 Encendido de las cargas

Paso 1:  Compruebe que el inversor, el ESS, el EMMA y el SmartGuard funcionen correctamente en el

modo con conexión a la red eléctrica.

Paso 2:  (Opcional) Apague los interruptores de los electrodomésticos de alta potencia para evitar la

sobrecarga del sistema, sobre todo si el sistema no se diseñó para la totalidad de la carga.

Paso 3:  Después de comprobar que el circuito de las cargas residenciales no hace cortocircuito,

encienda los conmutadores de las cargas con y sin respaldo. De lo contrario, es posible que el

SmartGuard se dañe.

Paso 4:   (Opcional) Configure los parámetros del router del cargador.

Paso 5:  Realice la puesta en servicio del dispositivo. Para conocer detalles, consulte la sección “6.4

Puesta en servicio del dispositivo”.

Paso 6:  Una vez finalizada la puesta en servicio, apague el interruptor de derivación. De lo contrario,

el sistema no podrá funcionar correctamente.

1.6 Realice la puesta en servicio del sistema siguiendo las indicaciones del manual en la sección 6.4.

1.7 Apagado del interruptor de derivación

Paso 1:  Apague el sistema y abra la puerta del compartimento de mantenimiento.

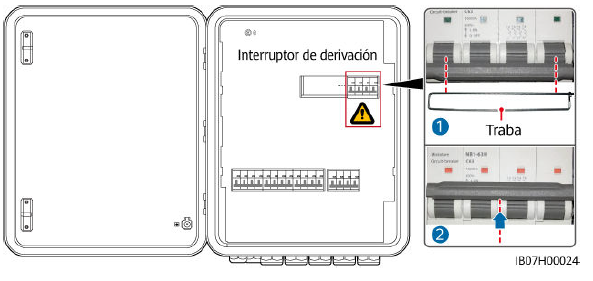

Paso 2:  Apague el interruptor de derivación e instale la traba del interruptor de derivación.

Paso 3:  Cierre la puerta del compartimento de mantenimiento y encienda el sistema.

FIN.
