SmartGuard monofásico (S0), encendido y puesta en marcha.

Creada por David Aravena, Modificado el Mié., 4 Mar. a las 9:39 A. M. por David Aravena

En este articulo veremos el paso a paso de una correcta puesta en marcha y encendido del sistema con un SmartGuard monofásico.

Una vez hayamos realizado la correcta conexión de todos los componentes, siguiendo la guía de conexión y el manual de usuario de los diferentes equipos, y una vez verificada la correcta conexión de puesta a tierra, resistencia de aislamiento de cables AC y DC y realizados los ensayos de VOC y demás pruebas exigidas por la normativa nacional, procederemos a realizar los siguientes pasos.

1- Encendido del SmartGuard y cierre de tapa

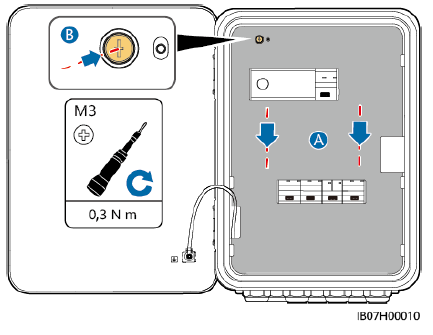

Paso 1: Instale la tapa del compartimento de mantenimiento y ajuste el tornillo de la tapa.

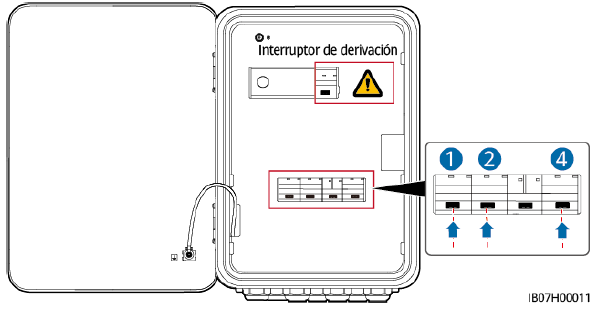

Paso 2: Antes de cerrar la puerta del compartimento de mantenimiento, encienda los tres interruptores que se muestran en la siguiente figura (donde se utiliza la conexión al inversor LC0 como ejemplo). Durante el despliegue y el funcionamiento normal, no utilice el interruptor de derivación que se muestra en la figura.

NOTA: No active el interruptor de derivación que se encuentra al lado del SmartGuard, este debe permanecer abajo y con el seguro puesto en todo momento.

Paso 3: Cierre la puerta del compartimento de mantenimiento y cierre el SmartGuard con llave.

2- Encendido y puesta en marcha del inversor y SmartGuard

Paso 1: Utilice un multímetro para comprobar si el voltaje de CA de la caja de distribución de energía se encuentra dentro del rango permitido y si los cables están conectados de forma correcta.

Paso 2: Encienda el disyuntor principal del lado de la red eléctrica.

Paso 3: Encienda el interruptor del ESS.

1. (Opcional) Extraiga el tornillo de fijación correspondiente al DC SWITCH del ESS.

2. Ponga el DC SWITCH del ESS en la posición ON (encendido).

Paso 4: Encienda el inversor.

1. (Opcional) Encienda el interruptor de CC (de haberlo) que se encuentra entre los strings FV y el inversor.

2. (Opcional) Extraiga el tornillo de fijación del DC SWITCH del inversor.

3. Ponga el DC SWITCH del inversor en la posición ON (encendido).

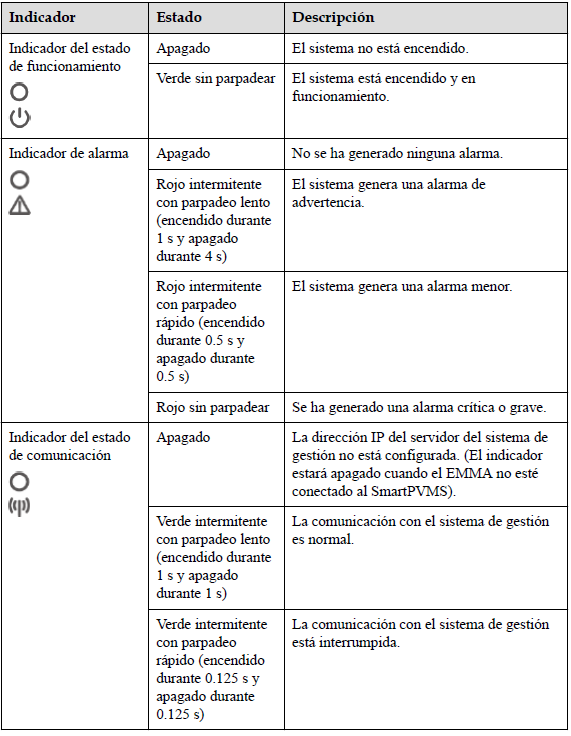

Paso 5: Compruebe que el SmartGuard esté funcionando con conexión a la red eléctrica. Observe los indicadores led del inversor, el ESS, el EMMA y el SmartGuard para comprobar el estado de funcionamiento.

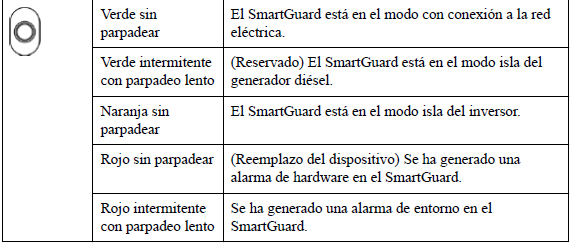

Indicadores LED del SmartGuard

3- Encendido de las cargas

Paso 1: Compruebe que el inversor, el ESS, el EMMA y el SmartGuard funcionen correctamente en el modo con conexión a la red eléctrica.

Paso 2: Después de comprobar que el circuito de la carga residencial no hace cortocircuito, encienda

FIN
