Como mejorar la señal de SmartLogger 4G

La alternativa de SmartLogger 4G es muy usada en zonas donde no existe una conexión WIFI o conexión a internet por fibra óptica, o donde simplemente no existe conexión a internet o se busca autonomía de conexión en el SmartLogger. El tema es que SmartLogger 4G requiere de una tarjeta SIM de telefonía/datos para obtener conexión, y por lo mismo queda sujeto a la disponibilidad de cobertura de las diferentes compañías que prestan este servicio en Chile, donde sabemos muy bien, existen zonas donde esta cobertura no es la mejor, provocando molestias he intermitencias en las comunicaciones y el monitoreo de las plantas.

En base a lo anteriormente expuesto, dejamos a su disposición la siguiente alternativa para mejorar la señal de estos SmartLogger 4G con la ayuda de una antena unidireccional YAGI o HORM.

A continuación les indicamos los paso a paso para esto.

Primero: Reconociendo al mejor operador

Antes incluso de adquirir la tarjeta SIM de datos, es imperativo saber cual es el operador con mejor cobertura en la zona, para ello, recomendamos usar el mapa de coberturas oficial de la SUBTEL (subsecretaría de comunicaciones) disponible en su pagina web o ingresando al siguiente enlace (https://subtel.maps.arcgis.com/apps/MapSeries/index.html?appid=c6c11f4cd45d46ab95d112c441338d07) donde accederán a la plataforma y podrán saber cual es el operador con mejor cobertura en la zona.

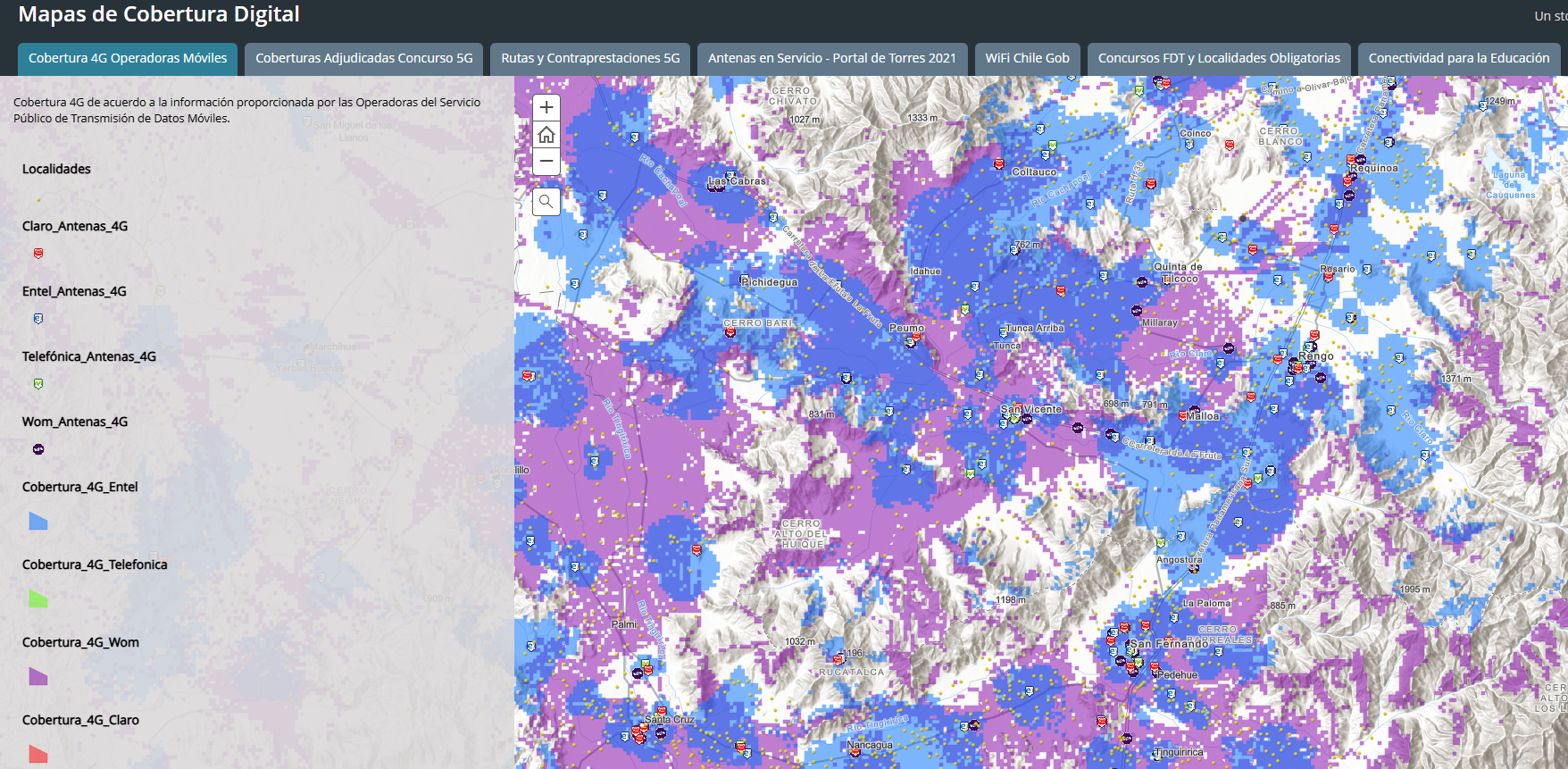

Se encontrarán con la siguiente pagina donde, distinguido por colores, reconocerán cual es el operador con mejor cobertura 4G en la zona donde se emplazará su proyecto.

Segundo: Buscar la antena repetidora mas cercana.

En las zonas donde la cobertura 4G sea pobre o que el emplazamiento del proyecto se encuentre fuera de la zona 4G, es donde usaremos la alternativa de la antena unidireccional tipo YAGI u HORM, pero antes debemos reconocer donde esta la antena repetidora mas cercana del operador que previamente seleccionamos.

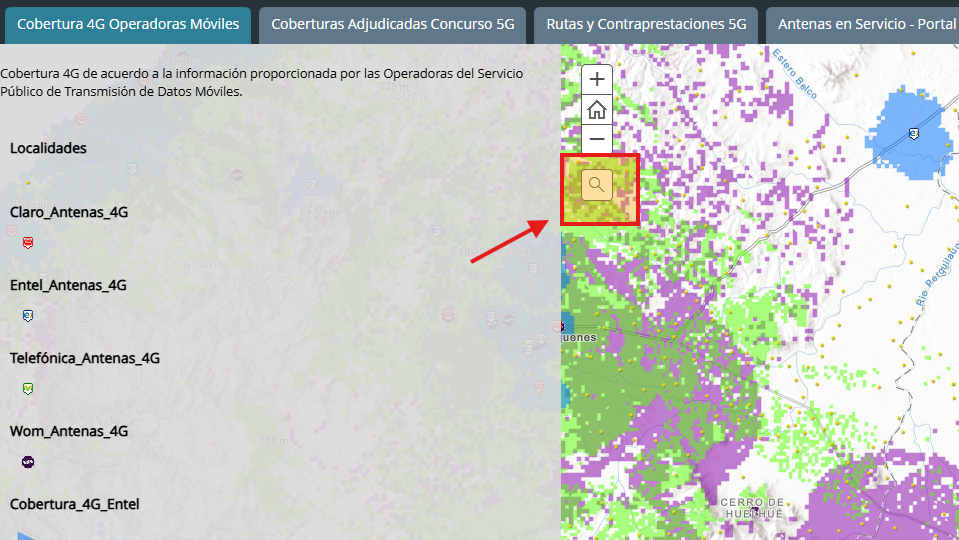

En la misma pagina, en el buscador, pondré las coordenadas del emplazamiento previamente obtenidas de google earth o google maps.

Una vez ingresadas las coordenadas del emplazamiento del proyecto, le damos a buscar y el mapa me mostrara además de cual es el operador 4G de mas alcance en la zona, donde esta la antena repetidora mas cercana, hacia donde deberé direccionar mi antena unidireccional YAGI.

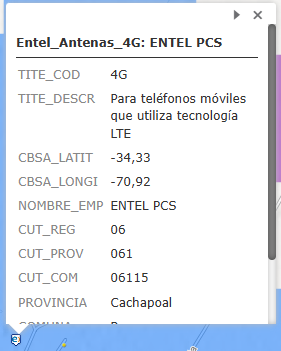

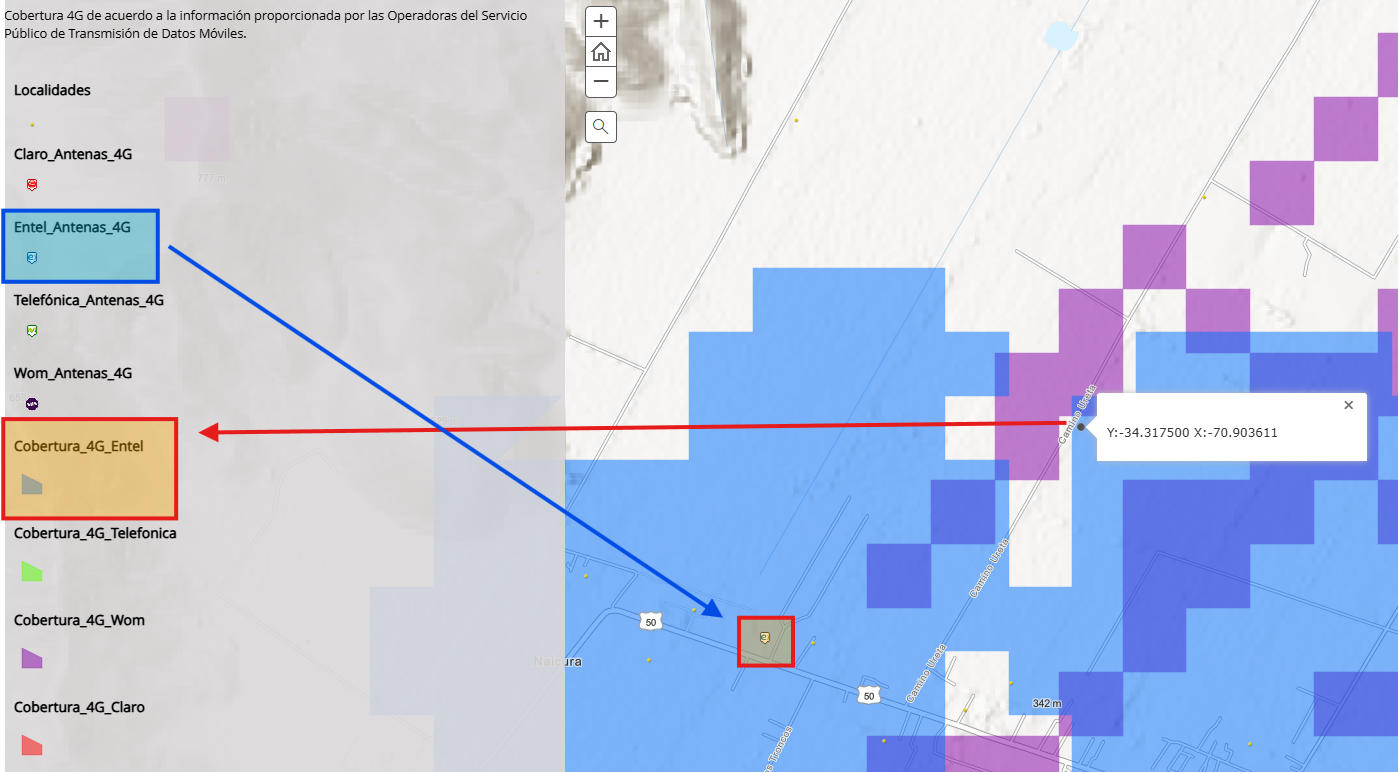

Como muestra la imagen, las coordenadas me indican que el mejor operador 4G en la zona es ENTEL y además, me indica hacia donde se encuentra mi antena repetidora mas cercana.

Antes de pasar a adquirir la antena unidireccional, es imperativo reconocer estos pasos primero, ya que si adquiero la antena sin antes haber seleccionado al operador correcto, y antes de reconocer donde y a que distancia se encuentra la antena repetidora mas cercana de dicho operador podría simplemente perder tiempo y recursos.

Tercero: determinar el azimut.

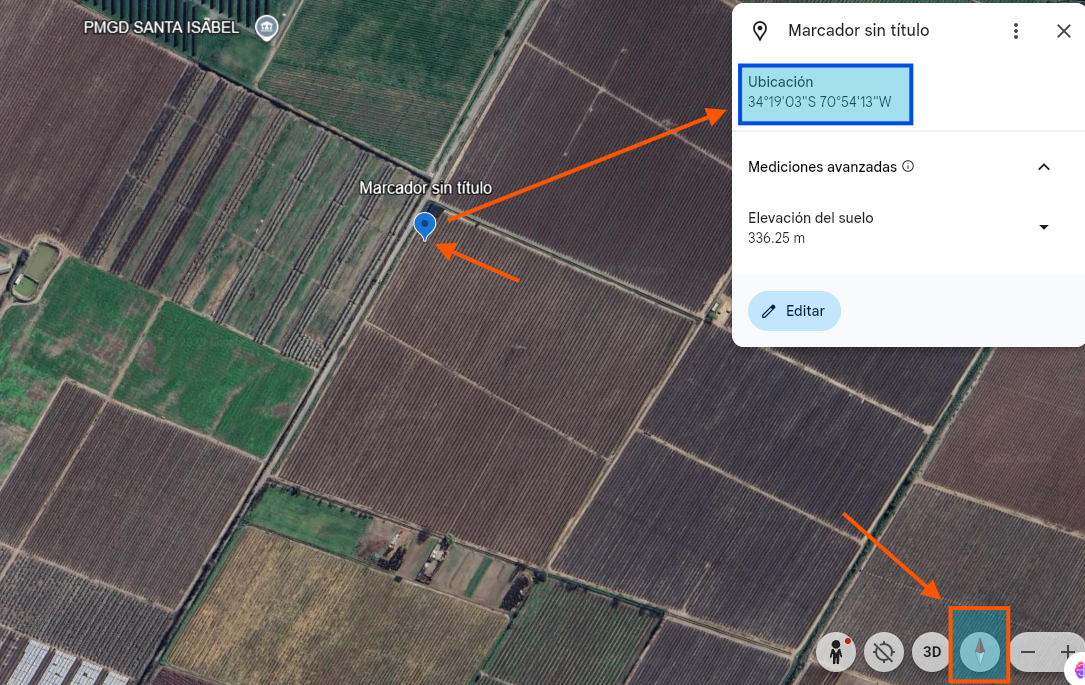

Primero, para determinar el AZIMUT, debemos entender que este se mide en grados de 0° a 360° en sentido de las agujas del reloj, casi siempre tomando como grado 0° el norte geográfico. Entonces, una forma simple de conocer la distancia entre mi proyecto y la antena, además de conocer los grados de azimut es usando google earth (https://earth.google.com/web/@-35.69371622,-71.31850867,467.97074819a,49002.44992465d,35y,-0h,0t,0r/data=CgRCAggBOgMKATBCAggBSg0I____________ARAA?authuser=0) donde primero pondré las coordenadas o dirección de mi proyecto y pondré un marcador de la siguiente manera.

Acá no solo podré obtener las coordenadas de mi proyecto, sino que además  tendré el punto de referencia y el mismo programa me marcará el grado 0° hacia el norte geográfico, ya que por defecto, Google Earth siempre me mostrará los mapas con referencia al norte.

Ahora, en base a la información de coordenadas de la antena mas cercana, obtenida en la pagina del mapa de coberturas de la SUBTEL, pondré el segundo marcador de referencia en y mediré la distancia entre mi punto de referencia y la antena.

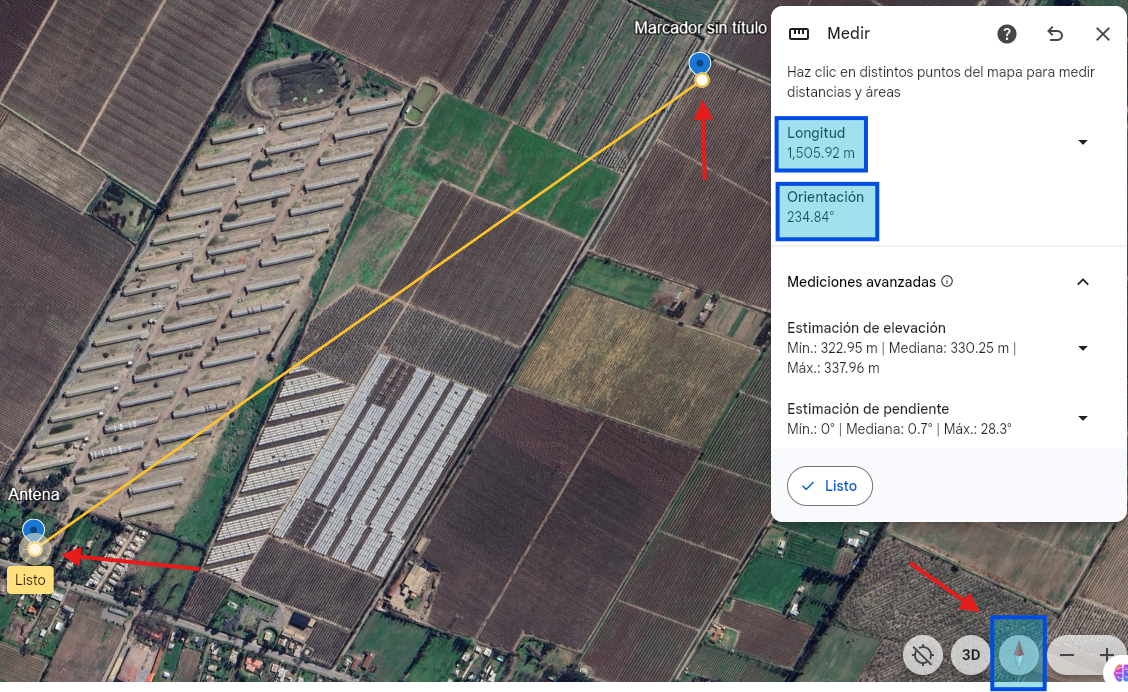

El mismo programa no solo me dará la distancia, sino que me indicará el ángulo de orientación hacia donde esta la antena repetidora, por lo cual, ahora debo instalar mi antena YAGI y orientarla en el ángulo correspondiente, hacia la antena del operador.

Cuarto: Instalando mi antena YAGI.

Ahora, es requerido instalar la antena YAGI ya adquirida; recordar que no existe una marca especifica determinada o exigida por Huawei, y solo es importante considerar los siguientes elementos:

- Antena YAGI, banda de frecuencias de 690MHz a 2700MHz.

- Soporte tipo mástil para instalar mi antena unidireccional.

- Cable coaxial tipo LMR400.

- Conectores para cable coaxial entre antena y SmartLogger 4G.

NOTA ADICIONAL: Para este ultimo punto, comentamos que para cables coaxial existen principalmente tres tipos de conectores, los Tipo N, Tipo F y SMA. La entrada del SmartLogger es del tipo SMA, y el conector del otro extremo dependerá de el tipo de conector de entrada de la antena misma.

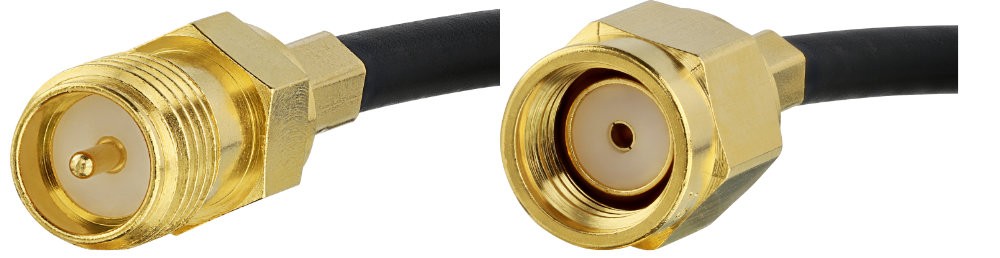

Conector SMA

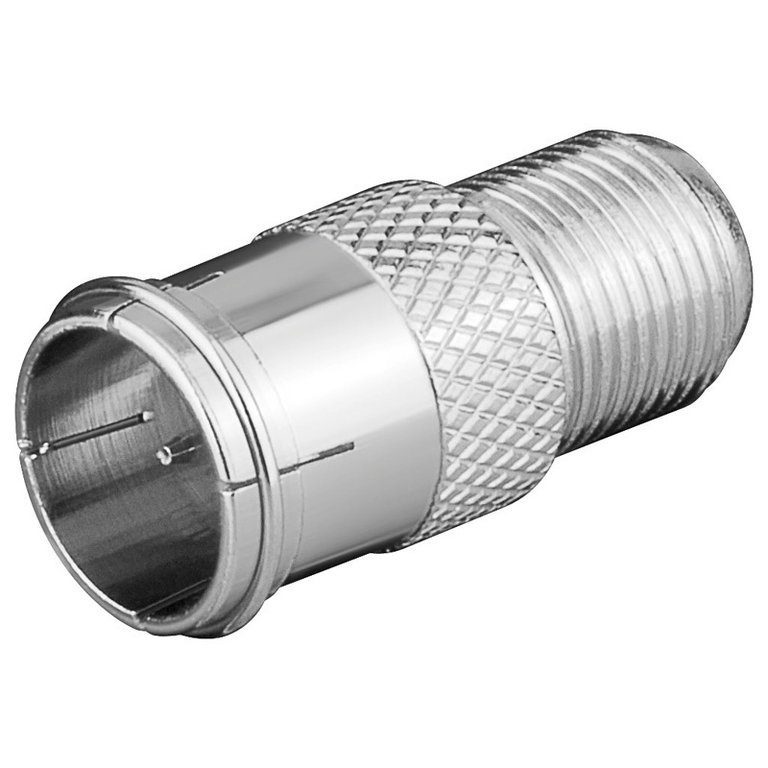

Conector F

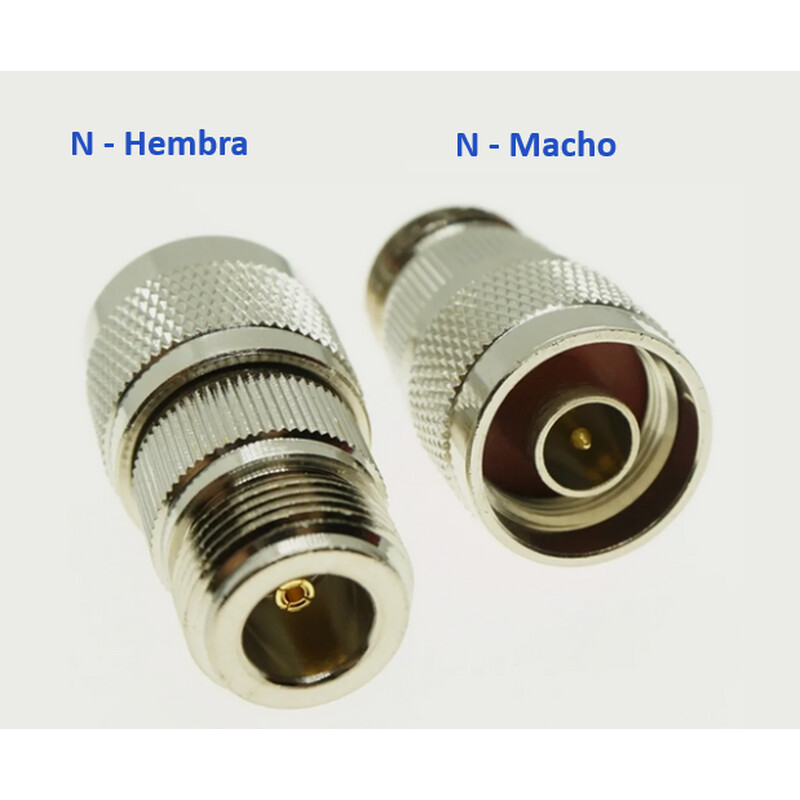

Conector N

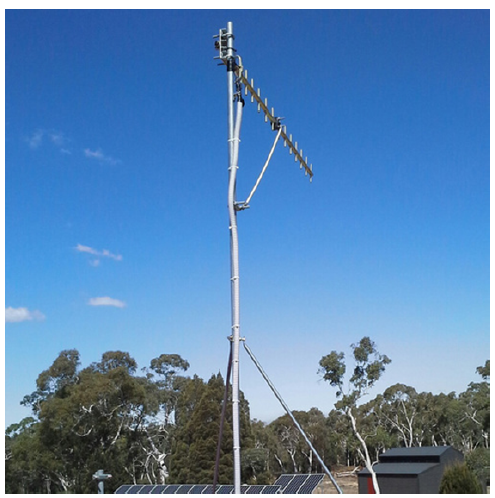

La antena YAGI deberá ser instalada en altura, y orientada en el ángulo de AZIMUT correspondiente a la dirección de la antena repetidora del operador seleccionado. Es importante que exista la menor cantidad de elementos que interfieran en la señal de la antena, como arboles o construcciones, por lo que la ubicación de la antena misma debe ser cuidadosamente determinada.

Quinto: Conectando la antena a SmartLogger 4G

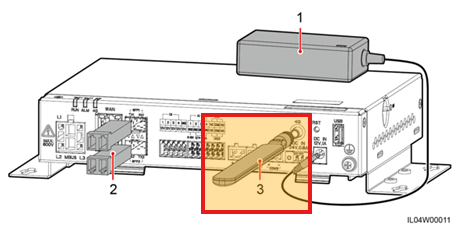

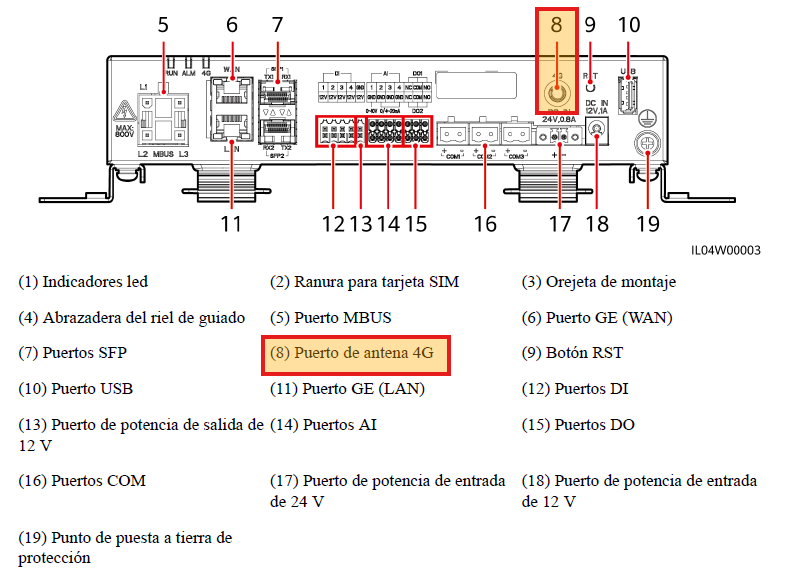

Ya instalada la antena, debemos conectarla al SmartLogger 4G, reemplazando la antena omnidireccional que ya viene incluida con el equipo,  retirando esta y en su lugar, debe conectarse el cable coaxial con conector SMA previamente preparado.

Esta antena que está incluida con el SmartLogger 4G, sebe ser retirada y reemplazada por la antena YAGI.

Consejos adicionales:

La ubicación de la antena YAGI puede marcar una defenecía a la hora de mejorar la señal del SmartLogger 4G, elementos como arboles, montañas, edificios entre otros pueden afectar esta señal.

La antena YAGI solo funciona como amplificador de señal, su éxito esta determinado por otros factores como disponibilidad de Red del operador, la selección del operador correcto, la distancia hacia la antena mas cercana y la situación geográfica del sitio.

En sitios geográficos extremos, donde la señal de operadores es inexistente, lo mas recomendable es optar por internet satelital tipo StarLink.
