Introducción

El Smart Power Sensor es el dispositivo estándar de medición de potencia y consumo utilizado por Huawei en sus sistemas fotovoltaicos. Su correcta instalación y configuración es fundamental para obtener mediciones coherentes de consumo, generación e intercambio de energía con la red, así como para habilitar funciones avanzadas del sistema, como la exportación cero.

¿Qué es el Smart Power Sensor?

El Smart Power Sensor es un dispositivo compacto que permite medir las principales variables eléctricas de una instalación fotovoltaica, procesarlas internamente y ponerlas a disposición del usuario a través de las distintas interfaces de monitoreo del sistema.

Gracias a esta medición, el sistema puede:

• visualizar consumos y exportaciones,

• llevar un registro de la potencia consumida e inyectada,

• habilitar funciones como exportación cero, siempre que el equipo esté correctamente instalado.

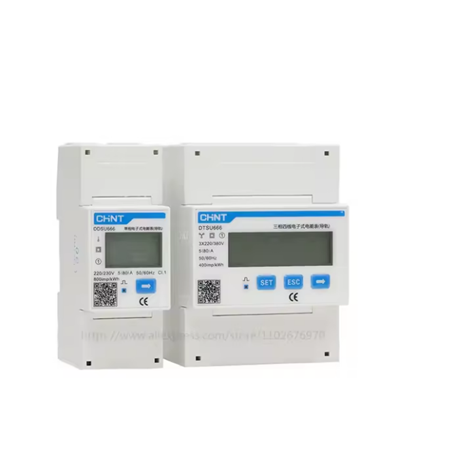

Modelos disponibles

Existen dos variantes principales:

• Monofásico: DDSU666-H

• Trifásico: DTSU666-H

Actualmente existen distintos fabricantes de estos dispositivos, todos homologados por Huawei, que utilizan la misma nomenclatura y esquema de conexión.

¿Cómo conectar correctamente un Smart Power Sensor?

Para asegurar una medición precisa y coherente, es imprescindible respetar ciertos criterios de instalación. A continuación se detallan los puntos más relevantes.

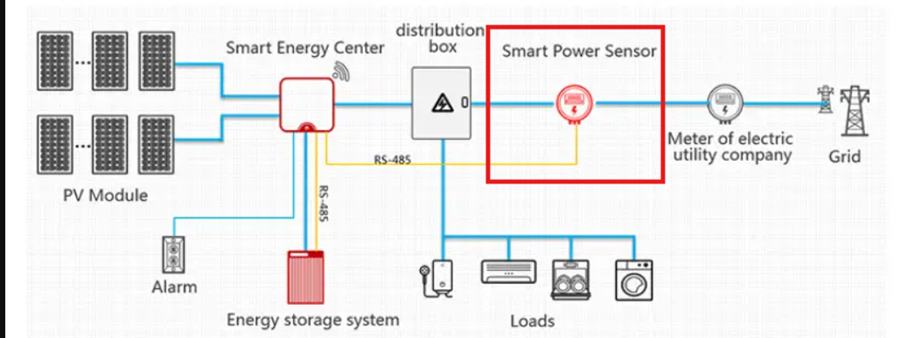

Ubicación del dispositivo y lógica de medición

Dentro del diseño del ecosistema Huawei, no se admite que el Smart Power Sensor se instale en un ramal secundario de consumo, si lo que se busca es obtener una medición fiel del comportamiento energético del sitio.

El medidor solo puede interpretar correctamente los consumos cuando no existen cargas aguas arriba del punto de medición de los transformadores de corriente (CT). Si existen consumos por encima de este punto, la lectura será incorrecta y se generarán discrepancias entre:

• lo mostrado en las plataformas de monitoreo, y

• lo indicado por el medidor de la compañía distribuidora.

Lógica interna de funcionamiento

La lógica aritmética interna del medidor considera la sumatoria de potencias en el punto de medición bajo los siguientes escenarios:

• Valor negativo:
  Cuando la energía se exporta. Corresponde a la generación fotovoltaica menos el consumo total de cargas, resultando en la energía que se vierte a la red.

• Valor positivo:
  Cuando la energía se importa desde la red. Corresponde al consumo total menos la generación fotovoltaica, representando la potencia que ingresa desde la red en ese instante.

• Valor cero (exportación cero):
  El consumo de las cargas menos la generación fotovoltaica debe ser igual a cero en el punto de inyección.

Si existen consumos por encima del punto de medición, el sistema los interpreta como exportación. En configuraciones de exportación cero, esto provoca que el inversor reduzca su generación a cero, ya que interpreta que debe anular completamente la potencia vertida a la red.

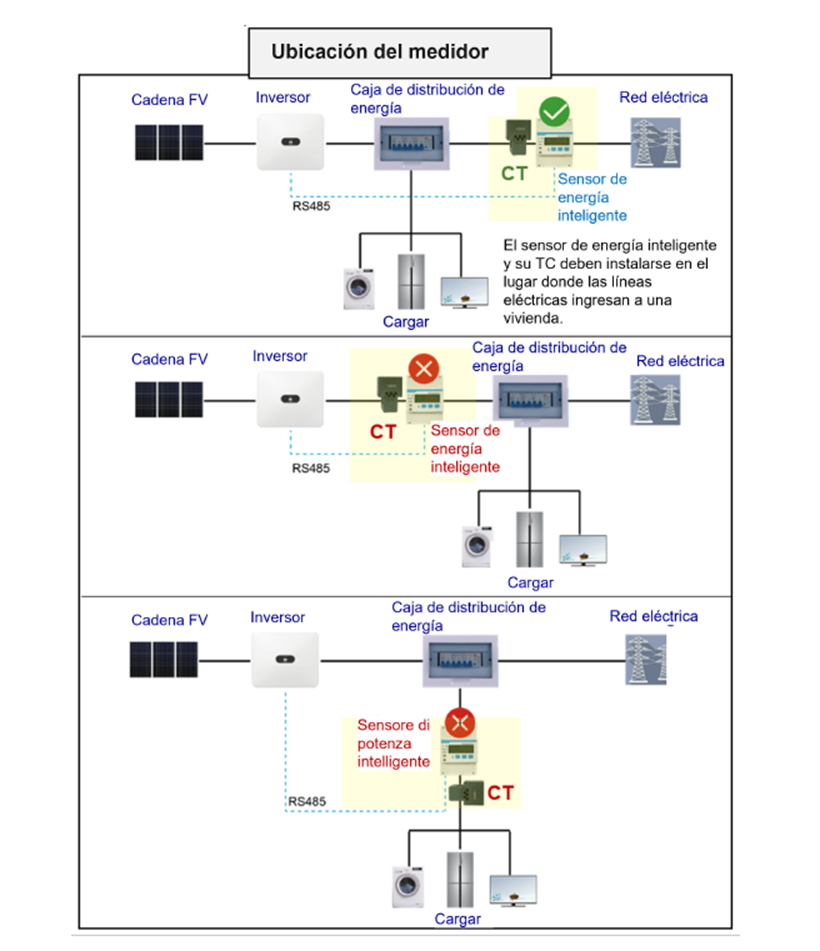

Recomendación de ubicación del fabricante

Siguiendo esta lógica, la recomendación del fabricante es instalar el Smart Power Sensor lo más cercano posible a la acometida, asegurando que no existan cargas por encima del punto de medición.

En términos prácticos, para una instalación correcta se deben cumplir las siguientes pautas:

1. Ubicar el CT en el punto más cercano posible a la acometida, sin cargas aguas arriba.

2. Conectar correctamente el cableado de comunicación.

3. Verificar que el sentido de la flecha del CT apunte hacia las cargas, es decir, en dirección del flujo Red → Consumos.

Conexiones de comunicación

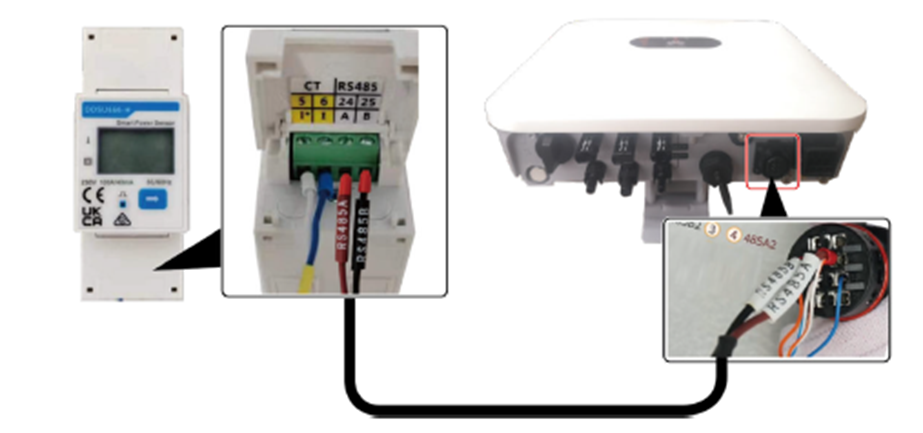

El Smart Power Sensor incluye un cable de comunicación apantallado para su integración con el inversor. Este debe conectarse correctamente a los pines A y B (RS485) correspondientes.

Un error común es utilizar pines incorrectos en el inversor, lo que impide que el medidor sea reconocido y que la información se visualice en la plataforma de monitoreo.

Consideraciones clave

• Cada inversor dispone de pines específicos para la comunicación con el medidor.

• Estos pines nunca corresponden a los pines 1 y 2 del conector.

• La numeración exacta varía según el modelo de inversor, por lo que siempre se debe revisar el manual correspondiente.

Ejemplos de inversores donde los pines RS485 difieren según modelo:

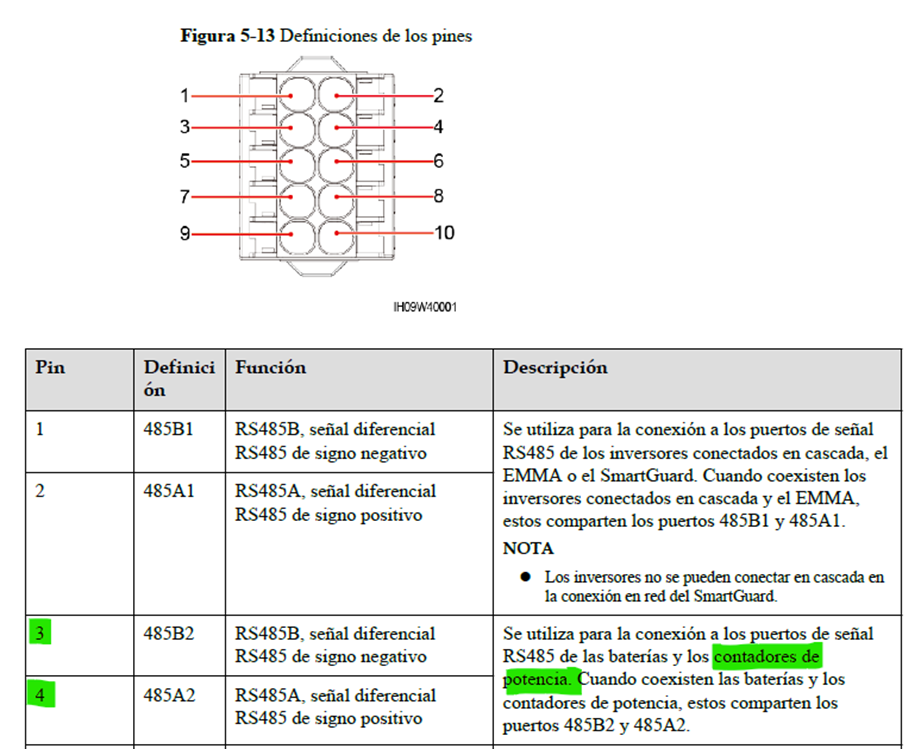

• SUN2000-10K-LC0

•

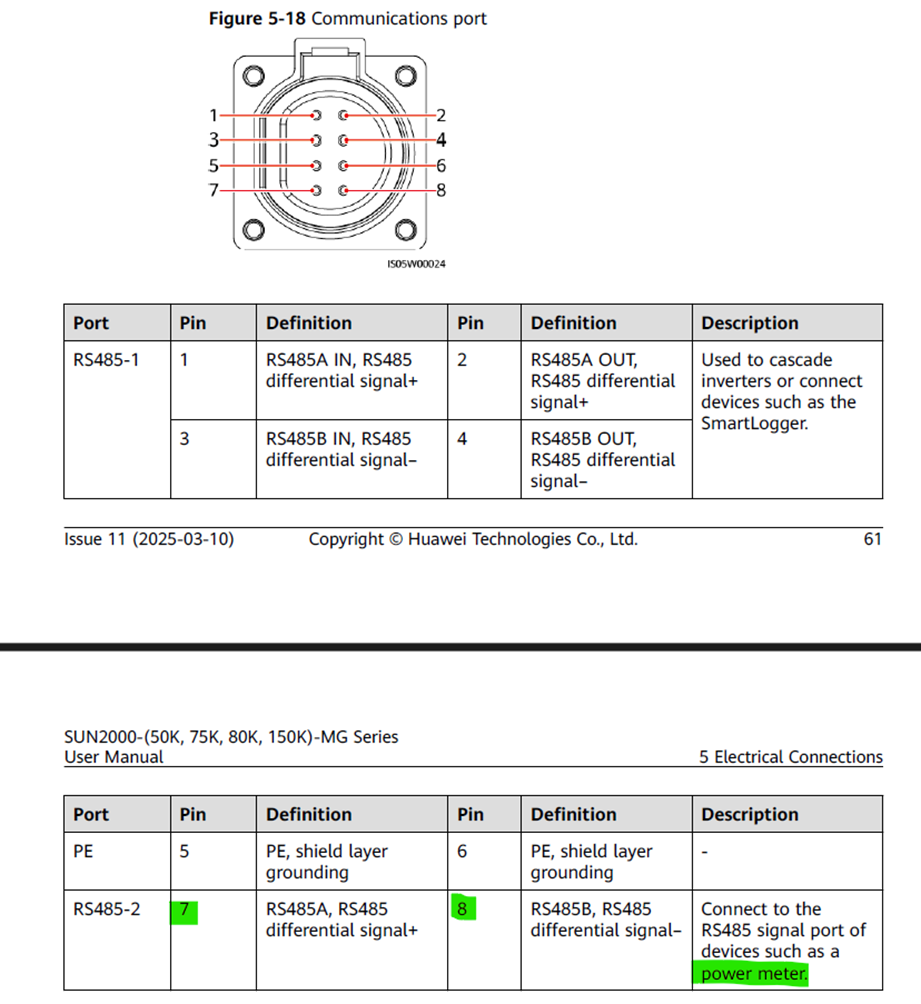

• SUN2000-150K-MG0

•

Siempre se debe verificar en el manual del inversor cuáles son los pines destinados específicamente a la conexión del Smart Power Sensor.

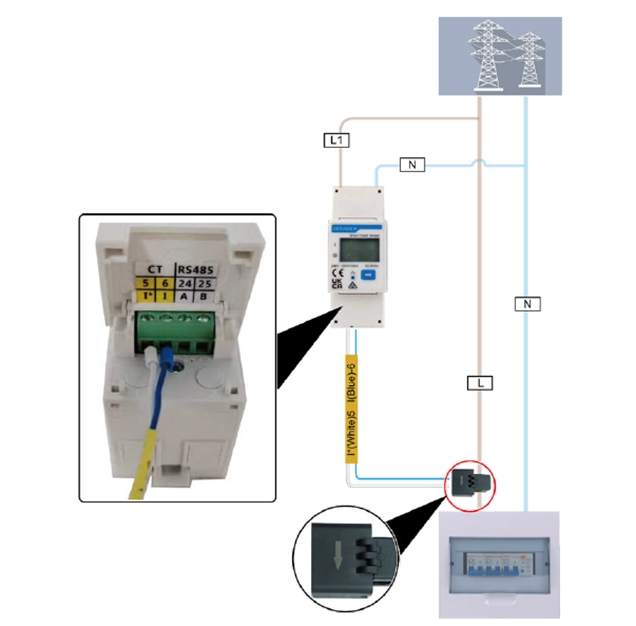

Sentido del flujo de medición (CT)

Otro error frecuente en instalaciones monofásicas y trifásicas es la orientación incorrecta de los transformadores de corriente.

Todos los CT cuentan con una flecha impresa en su carcasa, la cual indica el sentido correcto de medición. Esta flecha debe apuntar desde la red hacia las cargas.

Una orientación incorrecta del CT provocará:

• lecturas invertidas,

• errores en el cálculo de consumo y exportación,

• funcionamiento incorrecto de funciones como exportación cero.

Conclusión

El Smart Power Sensor es un componente crítico dentro de los sistemas fotovoltaicos Huawei. Una instalación incorrecta, ya sea por ubicación, comunicación o sentido de medición, puede generar lecturas erróneas y afectar directamente el comportamiento del inversor y del sistema completo.

Respetar las recomendaciones de instalación garantiza una medición confiable, coherente con la realidad del sitio y una operación estable del sistema fotovoltaico.
